安装

尽管阀门安装方向不会影响性能，但现场通常垂直或水平安装。底座上的 3/4" 凸台阀门的一部分适合我们的 CR4 卡环，便于表面安装。使用三通（开/关）电磁阀（VICI 产品编号：310-120VAC、-240VAC、-24VAC 或 -24VDC）将驱动空气提供给阀体。驱动气体可以是清洁空气或纯气体。6 端口和 4 端口阀门需要 50 psig 才能启动；10 端口阀需要 60 psig。

提供的进气口配件（产品编号：ZAOR11）适用于外径为 1/16" 的卡套。此配件可替换为具有 10-32 个螺纹的任何配件，例如用于 1/8"OD 聚合物卡套管的倒钩配件（产品编号：F-BF），或用于 1/8" 金属卡套管的压缩接头（产品编号：EAOR21）。

使用随机附带的螺母和卡套，配合外径为 1/16" 的管路，对阀门进行气路连接。（Valco 零死容积配件的说明，请参见注释 503）。确保管道末端清洁、方形切割且无毛刺。如果需要，定量环安装于在 6 通阀上的端口 3 和 6 处，或 10 通阀上的 3 和 10 端口。定量环的体积小至 2µl。

操作

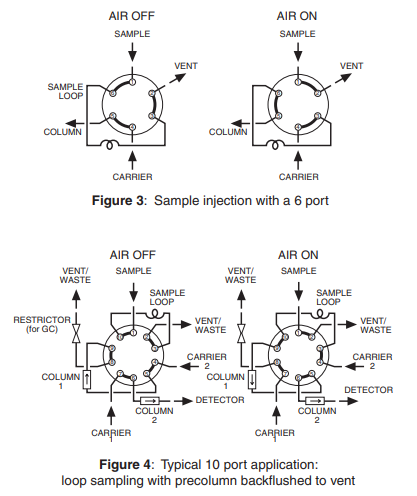

在备用模式（驱动空气关闭），弹簧将上活塞和下活塞压在一起。这个下活塞上的柱塞推动隔膜靠着盖子，在端口之间形成 1 和 2、端口 3 和 4 以及端口 5 和 6 密封。在该模式中，允许从端口 2 到端口 3、从 4 到 5 的流动，以及从 6 到 1。

在 ACTUATED（驱动）模式下（致动空气打开），来自进气口的空气压力迫使上部和将活塞分开。下部活塞上的柱塞从盖中缩回，允许端口之间的流动 1 和 2、端口 3 和 4 以及端口 5 和 6。同时，上活塞被向上推，迫使柱塞抵住阀盖，并在端口 2 和 3、端口 4 和 5 以及端口 6 和 1 之间实现密封。

在大多数情况下，阀门大部分时间都应处于关闭位置，这意味着先导电磁阀将在大部分时间关闭。OFF（关闭）也是默认位置，阀门将停电时返回。
